Возведение монолитных железобетонных конструкций

Механизация работ.

Транспортировка бетонной смеси. Перевозка бетонной смеси автотранспортом

Автомобильные перевозки бетонной смеси осуществляются в самосвалах, автобетоновозах, автобетоносмесителях (миксерах), а также в контейнерах или бадьях, установленных в кузове бортовых автомобилей. Для транспортировки бетонной смеси в городских условиях, а также на большие расстояния (до 70 км) особенно целесообразно применять автобетоносмесители. В смесительный Подача бетонной смеси кранами и подъемниками. Самоходные башенные и стреловые краны с комплектом бадей используют для порционной подаче подачи и распределения бетонной смеси в блоках бетонирования. Бадьи бывают поворотные и неповоротные. Для перемещения бетонной смеси только по вертикали используют различные подъемники. Так, при бетонировании междуэтажных перекрытий каркасных зданий используют подъемники стоечного типа, которые поднимают бетонную смесь в ковшах или контейнерах.

Транспортировка бетонной смеси ленточными конвейерами и бетоноукладчиками. В промышленном и гражданском строительстве ленточные конвейеры используют как внутрипостроечный транспорт для подачи бетонной смеси в основном при бетонировании конструкций с небольшими размерами в плане (точечные конструкции).

Промышленность для нужд строителей изготовляет ленточные конвейеры передвижного типа длиной 6...15 м и шириной гладкой или ребристой ленты 400...500 мм. Углы наклона конвейера при подъеме смеси подвижностью до 4 см - до 18°, 4...6 см - до 15°, а при спуске смеси -соответственно до 12 и 10°. Более эффективными являются бетоноукладчики , которые применяют для устройства монолитных фундаментов под здания и технологическое оборудование, а также другие рассредоточенные объекты. Бетоноукладчик представляет собой самоходную машину, на вращающейся платформе которой имеется оборудование для приема бетонной смеси и подачи ее к месту укладки

Технология бетонирования.

Укладку бетонной смеси осуществляют тремя методами: с уплотнением, литьем (бетонные смеси с суперпластификаторами) и напорной укладкой. При каждом методе укладки должно быть соблюдено основное правило - новая порция бетонной смеси должна быть уложена до начала схватывания цемента в ранее уложенном слое. Как правило, укладку в небольшие в плане конструкции (тонкостенные, колонны, стены, балки и др.) ведут сразу на всю высоту без перерыва для исключения рабочих швов.

Рабочим швом называют плоскость стыка между затвердевшим и новым (свежеуложенным) бетоном, образованную из-за перерыва в бетонировании. Рабочий шов образуется в том случае, когда последующие слои бетонной смеси укладывают на полностью затвердевшие предыдущие. Обычно происходит это при перерывах в бетонировании от 7 ч.

Возобновлять прерванное бетонирование можно после того, как в ранее уложенной бетонной смеси закончится процесс схватывания и бетон приобретет прочность не менее 1,5 МПа (способен воспринимать незначительное динамическое воздействие без разрушения).

Возведение монолитных стен .

Обеспеченность бетонирования стен и перегородок зависит от их толщины и высоты, степени армирования, вида опалубки, используемой для их возведения, методов подачи и уплотнения смесей.

Наибольшее распространение получили: Послойное бетонирование h=30÷35 см и уплотнение ее глубинными вибраторами. Толщина послойно бетонируемых элементов должна быть ≥ 100 мм. При длине > 20 м стены делят на участки по 7÷10 м, а на границу участка укладывают разделительную опалубку (устройство рабочего шва). При высоте стены более 3 м – используют звеньевые хоботы бетоноводов, во избежание расслоения. Не допускается подача бетона в одну точку так как при этом образуются наклонные рыхлые слои, бетон расслаивается, снижается качество поверхности стены (неоднородность). На следующем по высоте участке бетонирование возобновляется после устройства шва и набора прочности 0,15 МПа.

60 Классификация опалубок. Контроль качества монолитных конструкций. Особенности бетонирования в зимних условиях.

Контроль качества.

Для этого необходим контроль и его осуществляют на следующих стадиях: при приемке и хранении всех исходных материалов (цемента, песка, щебня, гравия, арматурной стали, лесоматериалов и др.); при изготовлении и монтаже арматурных элементов и конструкций; при изготовлении и установке элементов опалубки; при подготовке основания и опалубки к укладке бетонной смеси; при приготовлении и транспортировке бетонной смеси; при уходе за бетоном в процессе его твердения.

В процессе армирования конструкций контроль осуществляется при приемке стали (наличие заводских марок и бирок, качество арматурной стали); при складировании и транспортировке (правильность складирования по маркам, сортам, размерам, сохранность при перевозках); при изготовлении арматурных элементов и конструкций (правильность формы и размеров, качество сварки, соблюдение технологии сварки). После установки и соединения всех арматурных элементов в блоке бетонирования проводят окончательную проверку правильности размеров и положения арматуры с учетом допускаемых отклонений.

В процессе опалубливания контролируют правильность установки опалубки, креплений, а также плотность стыков в щитах и сопряжениях, взаимное положение опалубочных форм и арматуры (для получения заданной толщины защитного слоя). Правильность положения опалубки в пространстве проверяют привязкой к разбивочным осям и нивелировкой, а размеры - обычными измерениями.

Перед укладкой бетонной смеси контролируют чистоту рабочей поверхности опалубки и качество ее смазки.

На стадии приготовления бетонной смеси проверяют точность дозирования материалов, продолжительность перемешивания, подвижность и плотность смеси. Подвижность бетонной смеси оценивают не реже двух раз в смену. Подвижность не должна отклоняться от заданной более чем на ±1 см, а плотность - более чем на 3%.

При транспортировке бетонной смеси следят за тем, чтобы она не начала схватываться, не распадалась на составляющие, не теряла подвижности из-за потерь воды, цемента или схватывания.

На месте укладки следует обращать внимание на высоту сбрасывания смеси, продолжительность вибрирования и равномерность уплотнения, не допуская расслоения смеси и образования раковин, пустот.

Процесс виброуплотнения контролируют визуально, по степени осадки смеси, прекращению выхода из нее пузырьков воздуха и появлению цементного молока.

Окончательная оценка качества бетона может быть получена лишь на основании испытания механическом методе и ультразвуковом импульсном методе. В зимних условиях помимо общих изложенных выше требований осуществляют дополнительный контроль. При предварительном электроразогреве смеси контролируют температуру смеси в каждой разогреваемой порции. Перед укладкой бетонной смеси проверяют отсутствие снега и наледи на поверхности основания, стыкуемых элементов, арматуры и опалубки. При укладке смеси контролируют ее температуру, а также в процессе выдерживания бетона.

Виды опалубки .

Разборно-переставная мелкощитовая опалубка. Конструкция мелкощитовой опалубки включает: щиты, линейные и угловые схватки, поддерживающие формы, телескопические стойки. Каркас щитов выполняется из металла, а палубы - из металла или фанеры. Размеры щитов кратны модулю 300 мм и имеют размеры: длина - 1,2; 1,5; 1,8 м; ширина - 0,3 и 0,6 м. В комплект опалубок могут включаться крупные щиты шириной 0,9; 1,2; 1,5 и 1,8 м высотой 2,4 м. Крупные щиты унифицированы с элементами мелкощитовой опалубки. Предусмотрено использование: доборно-угловых элементов, элементов креплений, оттяжек, регулируемых подкосов, подвесных подмостей, рабочих настилов с ограждением и других монтажных и крепежных элементов. Масса металлических щитов опалубки составляет 16,9. . .32 кг, а комбинированных щитов - 11,7. . .20,5 кг, что позволяет осуществлять их монтаж вручную.

Для объединения опалубки в укрупненные панели с последующим блочным монтажом и демонтажем без разборки на отдельные элементы используются блокирующие уголки. Укрупненные панели снабжаются подкосами с опорными винтовыми домкратами, позволяющими производить выверку панелей в вертикальное положение, а также рабочими подмостями с ограждением. Кроме основных щитов используются внутренние и наружные раздвижные угловые щиты шириной 500. . .800 мм, 600. . .900 и 900. . .1200 мм, а также торцевые шириной 0,1. ..0,25м.

Разборно-переставная крупнощитовая опалубка.. Она состоит из крупноразмерных каркасных щитов, изготовленных на заводе или собираемых из отдельных щитов с помощью крепежных элементов у места установки; вертикальных элементов жесткости, которые выполнены из специальных профилей или ферм нескольких типоразмеров, рассчитанных на различные нагрузки в зависимости от характера бетонируемой конструкции, консистенции бетонной смеси, способа укладки и скорости бетонирования; стяжных болтов с трубками; подкосов с регулируемой длиной; домкратов для регулирования винтовой опалубки по высоте при ее установке.

Блочнопереставная опалубка. Широкое распространение получила блочнопереставная опалубка в монолитном и сборномонолитном домостроении. Блочная модульная опалубка конструкции Оргтехстроя Минстроя Литвы (рис. 2.32.) предназначается для возведения жилых зданий высотой до 16 этажей. Блок опалубки собирается на строительной площадке из опалубочных щитов, которые монтируются из модульных элементов, образующих в плане замкнутый контур. В местах примыкания щитов устанавливают угловые элементы. Щиты навешивают на стойки с помощью кронштейнов. Каждая стойка в верхней части имеет грузозахватное приспособление, а в нижней - опорную пяту в виде механического домкрата.

К опалубочным щитам, сверху и снизу прикреплены кронштейны, которые клиньями фиксируют рабочее положение щитов. Стойки между собой объединяются связями. В качестве наружной опалубки стен используют отдельные щиты, которые с помощью подвесок навешивают на внутренний блок и соединяют между собой тягами. Подвески имеют механизм для отрыва опалубки от бетона. Для безопасного ведения работ на щитах устанавливают рабочие площадки.

Высота внутренних щитов - 2550 мм, наружных - 2850 мм. Блочная опалубка собирается из модульных щитов шириной 900, 1200, 1500, 1800, 2100 мм. Внутренние угловые элементы имеют длину сторон 150, 190, 220 и 250 мм. Наружные угловые элементы выполняют с закруглениями радиусом 40, 190, 220, 340 и 640 мм. Элементы опалубки рассчитаны на восприятие нагрузки от давления бетонной смеси 5 т/м 3 . Минимальные размеры блока опалубки 2,7x2,7 м, максимальные - 7,7x7,2 м. ,

Объёмно-переставная (туннельная) опалубка. Её применяют для возведения многоэтажных и общественных зданий большой протяженности, с поперечными несущими стенами и фасадными стенами, выполняемыми из сборных элементов.

Объемно-переставная опалубка состоит из отдельных секций, ширина которых соответствует расстоянию между несущими поперечными стенами.

Из секций набирают «туннель», длина которого соответствует ширине здания или квартиры. В комплект объемно-переставной опалубки входят также инвентарные плиты, образующие опалубочную форму по торцам здания.

Объемно-переставная опалубка имеет механизм для отрыва секций от поверхности бетона и складывания, а также устройство для их выкатывания. Секции выкатывают через торец туннеля, образуемого поперечными стенами и перекрытием, на консольные подмости в уровне этажей вдоль фасада или через оставляемые проемы в перекрытии, которые затем бетонируют. Свободные секции переставляют краном на новую позицию. Одна из характерных опалубочных систем - унифицированная объемно-переставная опалубка конструкции ЦНИИОМТП (рас. 2.34.). Секция опалубки включает в себя два Г-образных щита, соединенных регулируемыми подкосами; центральную вставку; домкраты, установленные на боковых щитах; шарнирный механизм.

При распалубливании с помощью шарнирного механизма опускается центральная вставка, Г-образные щиты сближаются и их плоскости отрываются от бетона, затем винтовыми домкратами секцию опускают на катки и выкатывают на консольные подмости.

Скользящую опалубку применяют при возведении силосов и рабочих башен, труб, ядер жесткости и стен зданий повышенной этажности. В отличие от других скользящая опалубка при перемещении по высоте не отделяется от бетонируемой конструкции, а скользит по ее поверхности, передвигаясь в процессе бетонирования при помощи подъемных устройств. Существуют различные типы скользящей опалубки. Однако во всех случаях ее основными элементами являются опалубочные щиты, домкратные рамы, домкратные стержни, домкраты, рабочий пол и подвесные подмости (рис. 5.17).

Опалубочные щиты, обычно имеющие высоту 1,1... 1,2 м, охватывают бетонируемое сооружение по наружному и внутреннему контурам. Для уменьшения сил трения при подъеме опалубки щитам придают конусность 1/500... 1/200 высоты щита (уширение книзу). Таким образом, расстояние в свету между щитами вверху на 10... 12 мм меньше, чем внизу. Конусность уменьшает опасность срывов и задиров бетона при подъеме опалубки.

Основными несущими элементами опалубочной системы являются домкратные рамы и домкратные стержни. На домкратных рамах в два ряда по высоте по всему контуру с наружной и внутренней стороны стены возводимого здания (сооружения) расположены кружала (обычно стальные швеллеры или уголки), к которым крепятся опалубочные щиты. На домкратных рамах в верхней части установлены механизмы подъема - домкраты, при помощи которых одновременно поднимают все элементы скользящей опалубки по так называемым домкратным стержням, передающим все вертикальные нагрузки на опорный массив. Эти стержни (стальные диаметром 22...28 мм и длиной до 6 м) по мере бетонирования наращивают. Для удобства и безопасности ведения работ на домкратные рамы оперты наружные и внутренние подмости (рабочий пол), а также по внутреннему и наружному контуру возводимого здания устроены подвесные подмости.

Рис. 5 17. Скользящая опалубка:

Технология бетонирования в зимних условиях. Понятие «зимние условия» в технологии монолитного бетона и железобетона несколько отличается от общепринятого - календарного. Зимние условия начинаются, когда среднесуточная температура наружного воздуха снижается до +5°С, а в течение суток имеет место падение температуры ниже 0°С. При приготовлении бетонной смеси в зимних условиях ее температуру повышают до 35...40°С путем подогрева заполнителей и воды. Заполнители подогревают до 60°С паровыми регистрами, во вращающихся барабанах, в установках с продувкой дымовых газов через слой заполнителя, горячей водой. Воду подогревают в бойлерах или водогрейных котлах до 90°С. Подогрев цемента запрещается. При приготовлении подогретой бетонной смеси применяют инок порядок загрузки составляющих в бетоносмеситель. Зимой во избежание «заваривания» цемента в барабан смесителя вначале заливают воду и загружают крупный заполнитель, а затем после не­скольких оборотов барабана - песок и цемент. Общую продолжительность перемешивания в зимних условиях увеличивают в 1,2... 1,5 раза. Бетонную смесь транспортируют в закрытой утепленной и прогретой перед началом работы таре (бадьи, кузова машин).

Состояние основания, на котором укладывают бетонную смесь, а также способ укладки должны исключать возможность ее замерзания в стыке с основанием и деформации основания при укладке бетона на пучинистые грунты. Для этого основание отогревают до положительных температур и предохраняют от замерзания до приобретения вновь уложенным бетоном требуемой прочности. Опалубку и арматуру до бетонирования очищают от снега и наледи; арматуру диаметром более 25 мм, а также арматуру из жестких прокатных профилей и крупные металлические закладные детали при температуре ниже -10°С отогревают до положительной температуры.

Бетонирование следует вести непрерывно и высокими темпами, при этом ранее уложенный слой бетона должен быть перекрыт до того, как в нем температура будет ниже предусмотренной

Метод «термоса» . Технологическая сущность метода «термоса» заключается в том, что имеющая положительную температуру (обычно в пределах 15...30°С) бетонная смесь укладывается в утепленную опалубку. «Термос с добавками-ускорителями». Некоторые химические вещества (хлористый кальций СаС1 2 , углекислый калий - поташ К 2 СО 3 , нитрат натрия NаNO 3 и др.), введенные в бетон в незначительных количествах (до 2% от массы цемента), оказывают следующее действие на процесс твердения: эти добавки ускоряют процесс твердения в начальный период выдерживания бетона. «Горячий термос» заключается в кратковременном разогреве бетонной смеси до температуры 60…80 ◦ С, уплотнении ее в горячем состоянии и термосном выдерживании или с дополнительным обогревом. Контактный (кондуктивный) нагрев. При данном методе используется теплота, выделяемая в проводнике при прохождении по нему электрического тока. Затем эта теплота передается контактным путем поверхностям конструкции. Греющая опалубка имеет палубу из металлического листа или водостойкой фанеры, с тыльной стороны которой расположены электрические нагревательные элементы. В современных опалубках в качестве нагревателей применяют греющие провода и кабели, сетчатые нагреватели, углеродные ленточные нагреватели, токопроводящие покрытия и др. При инфракрасном нагревеиспользуют способность инфракрасных лучей поглощаться телом и трансформироваться в тепловую энергию, что повышает теплосодержание этого тела. При индукционном нагреве бетона используют теплоту, выделяемую в арматуре или стальной опалубке, находящихся в электромагнитном поле катушки-индуктора, по которой протекает переменный электрический ток. Бетоны с противоморозными добавками. Бетон, затворенный водными растворами некоторых химических веществ, твердеет при отрицательных температурах. Благодаря этим химическим веществам вода при отрицательной температуре (называемой эвтектической температурой) находится в жидкой фазе и способна взаимодействовать с цементом.

61. Кирпичная кладка. Технология выполнения кирпичной кладки. Инструменты и приспособления. Правила разрезки.

Технология каменной кладки. Общие сведения о видах кладки Каменные конструкции возводят из природных и искусственных камней вручную или с помощью кранов, укладывая их на строительном растворе с соблюдением определенных правил.

В зависимости от вида применяемых камней различают такие виды кладки: кирпичную - из глиняного или силикатного кирпича, укладываемого вручную при устройстве сплошных и облегченных стен, столбов, арок, сводов, промышленных печей и труб; мелкоблочную - из природных, бетонных и керамических камней, масса которых допускает укладку их вручную для возведения стен, перегородок и столбов; тесовую - из природных обработанных камней правильной формы, укладываемых вручную или краном при облицовке монументальных зданий и инженерных сооружений; бутовую - из природных камней неправильной формы (бута) и бутобетонную - из бута и бетона, которые применяют для устройства фундаментов, стен подвалов, подпорных стен, а иногда и стен зданий; крупноблочную - из блоков (бетонных, кирпичных или из природного камня), устанавливаемых кранами при возведении фундаментов и стен зданий.

Элементы кладки . Камень, уложенный длинной стороной вдоль стены, называется ложком, короткой стороной - тычком. Ряды кладки, состоящие из камней, уложенных вдоль граней стены, называются верстами, а заполнение между верстами - забуткой. Если верста состоит из ложков, весь ряд называют ложковым, из тычков - тычковым. Поверхности камней, передающие и воспринимающие усилия, называются постелями, а пространства между камнями в продольном и поперечном направлениях, заполненные раствором, - швами (горизонтальными, вертикальными).

Степень заполнения раствором швов в процессе кладки зависит от последующей отделки стен. Если стена в дальнейшем оштукатуривается, то для лучшей связи штукатурного слоя с кладкой швы на глубину 1-1,5 см не заполняют раствором. Такая кладка называется впустошовку. Если же наружные поверхности стен останутся неоштукатуренными, швы заполняют полностью, придавая им любую форму: выпуклую, вогнутую, прямоугольную, треугольную и др. Такая кладка называется под расшивку.

Правила разрезки кладки. Каменная кладка должна представлять собой монолит, в котором уложенные камни не смещались бы под влиянием действующих на кладку нагрузок. Для предотвращения возможных перемещений камни укладывают с соблюдением правил разрезки кладки, обусловливающих расположение рядов кладки, разделение каждого ряда на отдельные камни и размещение швов в соседних рядах кладки.

Первое правило разрезки требует, чтобы кладку вели рядами, ограниченными плоскостями, перпендикулярными к направлению действующих сил, или плоскостями, перпендикуляр к которым составил бы с направлением действующих сил угол а, не превышающий 15-17°.

Второе правило разрезки предусматривает, что внутри каждого ряда плоскости (вертикальные швы), разграничивающие одни камни от других, должны быть перпендикулярны к постели. При этом одна система плоскостей должна быть перпендикулярна к лицевой поверхности кладки, а другая - параллельна ей. Отступление от этого правила приводит к тому, что отдельные камни, работая как клинья,под влиянием действующих нагрузок стремятся раздвинуть соседние камни, Кроме того, острые углы камней легко откалываются.

Согласно третьему правилу , вертикальные продольные и поперечные швы в смежных рядах (или через определенное их количество) не должны совпадать, т. е. должны быть перевязаны. Если это правило не соблюдается, нарушается монолитность кладки, и она превращается в отдельные неустойчивые столбы, которые могут расслоиться.

Кладку ведут на растворе, которым выравнивают неровности на постелях камней и заполняют швы. Связывая отдельные камни между собой и более равномерно распределяя между ними усилия, затвердевший в швах раствор предохраняет кладку от продувания и проникновения воды.

По виду вяжущих растворы подразделяют на простые - цементные, известковые и глиняные - и сложные - цементно-известковые, цементно-глиняные.

По роду заполнителей растворы делят на тяжелые (холодные) с объемной массой более 1500 кг/м 3 илегкие (теплые), объемная масса которых менее 1500кг/м 3 . Подвижность раствора зависит от водовяжущего отношения В/В и определяется величиной погружения в него стандартного конуса. Для бутовой кладки раствор должен иметь подвижность 4-15 см; для кладки из кирпича, бетонных, силикатных и природных камней правильной формы - 9-13см. В районах с жарким и сухим климатом подвижность раствора для кирпичной кладки должна быть не менее 14-15 см.

Кладка из кирпича. Виды кирпичной кладки. В зависимости от конструкции стен различают кладку сплошную и облегченную.

При сплошной кирпичной кладке толщину стен назначают с учетом устойчивости, прочностных и теплотехнических требований и принимают кратной половине кирпича: 0,5; 1; 1,5; 2; 2,5 и 3. Среднюю толщину горизонтальных швов принимают 12, а вертикальных - 10 мм. Допускаются швы толщиной не более 15 и не менее 8 мм.

Рис. 7.3. Системы перевязки сплошных стен, перемычек и облегченных стен: а - цепная перевязка; б - многорядная перевязка; в - четырехрядная перевязка; г - рядовая перемычка; д - клинчатая перемычка; е - арочная перемычка из фасонного кирпича; ж - то же, с клиновидными швами; з - кирпично-бетонная кладка; и - кирпично-блочная кладка; к -кладка с вутообразными растворными диафрагмами; л - колодцевая кладка; 1 - щит опалубки; 2 - кружала из труб и досок; 3 - полосовая или круглая сталь; 4 - клинья.

Стены возводят по двух- или многорядной системам перевязки швов, а столбы и узкие простенки - по четырехрядной.

В двухрядной (цепной) системе перевязки чередуют тычковые и ложковые ряды (рис. 7.3, а), при этом каждый поперечный вертикальный шов нижнего тычкового ряда перекрывают кирпичами верхнего ложкового ряда. Для этого кирпичи ложковых рядов смещают в продольном направлении на 1/4, начиная кладку каждого из них трехчетверками (кирпич, в котором отрублена 1/4 часть), а в поперечном - на 1/2 кирпича. Забутку выкладывают из целых кирпичей и половинок.

При многорядной системе перевязки последовательно чередуют несколько ложковых рядов, перекрываемых одним тычковым. В этом случае вертикальные поперечные швы в смежных ложковых рядах сдвигают на 1/2, а в тычковых - на 1/4 кирпича. Продольные вертикальные швы остаются сквозными на высоту всех ложковых рядов. Количество ложковых рядов кладки зависит от толщины и вида кирпича. Так, при толщине кирпича 65 мм тычковым рядом перекрывают пять ложковых. Такую перевязку называют шестирядной (рис. 7.3, б). Если же толщина кирпича более 65 мм, перевязку ложковых рядов тычковым выполняют через каждые 0,4 м, считая от верха нижнего до низа верхнего тычкового ряда.

Узкие простенки и столбы кладут по четырехрядной системе перевязки (рис. 7.3, в), в которой допускается совпадение поперечных вертикальных швов в трех смежных рядах кладки. Эти швы перевязывают кирпичами каждого четвертого тычкового ряда. Прочность четырехрядной кладки на 3% меньше цепной.

Кладку конструкций из кирпича начинают и заканчивают тычковыми рядами. Их располагают также в гнездах под балки, прогоны, фермы, мауэрлаты, на уровне обрезов стен под плиты, в выступающих рядах кладки (карнизы, пояски и др.) независимо от последовательности кладки рядов принятой системы перевязки. Тычковыми рядами связывают верстовые ряды с забуткой, перекрывая продольные швы, поэтому все они должны выполняться из целого кирпича.

Кладка перемычек и карнизов. Проемы в стенах перекрывают по ходу кладки перемычками.) В многоэтажном гражданском и промышленном строительстве они, как правило, сборные железобетонные. В малоэтажных зданиях можно устраивать кирпичные перемычки - рядовые, клинчатые и арочные (рис. 7.3, г-ж). Проемы пролетом до 2 м перекрывают рядовыми и клинчатыми перемычками, до 4 м - арочными.

Клинчатые и арочные перемычки устраивают из фасонного или обычного кирпича (рис. 7.3, е, ж). Во втором случае швам придают клинообразную форму (их толщина внизу - не менее 5, вверху - не более 25 мм). Такие перемычки выкладывают по опалубке с двух сторон в направлении от пят к середине.

При кладке карнизов допускается свес не более чем на 1 / 5 длины кирпича в каждом ряду, а общий вынос кирпичного неармированного карниза не должен превышать половины толщины стены. Если вынос запроектирован больший, кладку армируют или ведут по железобетонным карнизным плитам, заанкеренным в кладку стены.

Армирование кладки. Несущую способность сплошных стен повышают армированием швов. Толщина таких швов должна превышать диаметр уложенной в них стальной арматуры на 4 мм при соблюдении средней толщины шва для данной кладки. Столбы и простенки, воспринимающие большие нагрузки, армируют поперек кладки либо в продольном направлении.

Для поперечного армирования применяют проволочные сетки (прямоугольные или «зигзаг»). Расстояние между стержнями сетки диаметром 3-8 мм должно быть не более 120 и не менее 30 мм. При диаметре проволоки более 5 мм применяют сетки «зигзаг», располагая их в двух смежных швах кладки так, чтобы направление прутков было взаимно перпендикулярным. Сетки укладывают по проекту, но не реже чем через пять рядов кладки.

При продольном армировании стальные стержни арматуры по длине следует соединять сваркой. Если стержни стыкуют внахлестку (без сварки), их концы надо загибать в виде крюков и связывать проволокой.

Кладки стен с облицовкой кирпичом . Облицовывать стены лицевым кирпичом следует одновременно с их возведением. Швы кладки расшивают. Для наружной лицевой версты стен используют кирпич повышенного качества, однородный по цвету, с хорошо обработанными наружными поверхностями и кромками.

Облегченная кладка. Облегченные стены возводят в основном в малоэтажных зданиях. Эти стены состоят из двух верстовых стенок толщиной в полкирпича, расстояние между которыми устанавливают теплотехническим расчетом. Промежуток между стенками заполняют легким бетоном или блоками-вкладышами (рис. 7.3. з-л). Иногда вместо легкого бетона и вкладышей для заполнения пустот применяют термоизоляционные сыпучие материалы, однако они менее эффективны, так как со временем оседают, образуя продуваемые участки в кладке.

По сравнению с обычными стенами облегченные более экономичны по расходу кирпича (примерно на 40%) и легче по массе, но их кладка более трудоемка.

Временные разрывы в любой кирпичной кладке по высоте продольных стен и примыканий внутренних стен к наружным, в случае возведения из в разное время, выполняют в виде убежной или вертикальной штрабы (рис. 7.4, в). В вертикальные штрабы нужно закладывать стальные связи из трех прутков диаметров 8 мм через каждые 2 м по высоте для укрепления примыкающей кладки.

Рис. 7.11. Производственный инструмент и приспособления:

а - кельма; б - молоток-кирочка; в - растворная лопата; 1 - расшивка вогнутая и выпуклая д- причальные скобы; е - причальный шнур в корпусе; ж - промежуточный маяк; з - уголковый шаблон; и - шаблон из двух линеек; к - отвес; л - правило; м - порядовка для внутренних углов; н - порядовка для наружных углов; 1 - причальный шнур; 2 - фиксатор; 3 - раздвижные линейки; 4 - прижимный винт; 5 - крюки-держатели; 6 - скоба с винтовым зажимом.

Рис. 7.12. Контрольно-измерительный инструмент:

а - складной метр; б - рулетка длиной 2 м; в - рулетка длиной 20 м; г - уровень; д - шаблон для сортировки кирпича и камней; 1 - корпус; 2 - ампулы; 3 - крышка

Процесс и способы каменной кладки. Процесс каменной кладки слагается из следующих операций: установки порядовок и натягивания причалки; подготовки постели, подачи и разравнивания раствора; укладки камней на постель с образованием швов; проверки правильности кладки; расшивки швов (при кладке под расшивку).

Порядовки устанавливают в углах кладки, в местах пересечения стен и на прямых участках стен не реже чем через 12м. Причалку натягивают между порядовками, во избежание ее провисания через каждые 4...5 м под нее укладывают на растворе маячные камни или промежуточные маяки. Причалка служит направляющей при укладке наружных и внутренних верст, причем на наружных верстах причалку устанавливают для каждого ряда кладки, а на внутренних - через 3...4 ряда.

Подготовка постели заключается в очистке ее и раскладке на ней кирпича. Для каждой наружной версты кирпич раскладывают на внутренней половине стены, а для кладки внутренней версты - на наружной половине. Раствор на постель подают растворными лопатами, а разравнивают его с помощью кельмы,

Кирпич укладывают тремя основными способами: вприсык, вприсык с подрезкой и вприжим.

Способ вприсык применяют главным образом при кладке стен впустошовку. Раствор расстилают грядкой толщиной 2...2,5 см, не доходя до края стены на 2...3 см. Ширина слоя раствора для тычкового ряда 22...23 см, а для ложкового - 9...10 см. Кирпич укладывают без кельмы. Каменщик, держа кирпич в руке под углом к постели, двигает его к ранее уложенному кирпичу, захватывая часть раствора. Захватывать раствор начинают на расстоянии 6...7 см от ранее уложенного кирпича. Укладываемый кирпич осаживают нажимом руки.

Способом вприсык с подрезкой ведут кладку при необходимости полного заполнения швов раствором с расшивкой. В этом случае раствор расстилают, отступая от края стены на 1 см. Кирпич укладывают так же, как и при укладке способом вприсык, а раствор, выжатый из шва на лицевую поверхность стены, подрезают кельмой.

При возведении стен и столбов, воспринимающих значительные нагрузки и требующих полного заполнения швов раствором, кладку ведут способом вприжим . Раствор на постели распределяют грядкой высотой 2,5...3 см, шириной 21...22 см под тычковый ряд и 8...9 см под ложковый. При укладке кирпича каменщик срезает кельмой с постели часть раствора, наносит его на грань ранее уложенного кирпича и зажимает укладываемым кирпичом, постепенно поднимая кельму.

При кладке стен из керамических камней способом вприжим или вприсык трудно обеспечить полное заполнение раствором вертикальных поперечных швов. В этом случае целесообразно применять следующий способ. До укладки керамических камней в проектное положение их предварительно укладывают с противоположной стороны стены (относительно их места укладки) вплотную друг к другу тычковыми или ложковыми поверхностями кверху. Для кладки, например, тычкового ряда наружной версты рабочий укладывает по 10... 12 керамических камней ложковой плоскостью кверху, в удалении от ранее уложенных камней на 300...400 мм. Затем лопатой наносит раствор на стену и на наверстанные камни. После этого каменщик берет камень за торцовые плоскости обеими руками и плавно поворачивает его так, чтобы покрытая раствором плоскость была вертикальна. Прижимая к ранее уложенному камню, вертикальный шов полностью заполняют раствором. Для кладки ложкового ряда камни устанавливают группами тычковой плоскостью кверху, на которые наносят раствор. Каменщик одной рукой отделяет от группы камень, наклоняет его (а чтобы раствор не сполз с тычковой плоскости, придерживает его кельмой), переносит к месту укладки и плотно прижимает к ранее уложенному камню. Выжатый раствор на наружную поверхность стены срезается кельмой и сбрасывается на растворную постель. Укладку камней в забутку производят аналогичным образом.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

Размещено на http://www.allbest.ru/

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Уфимский государственный нефтяной технический университет»

Кафедра: «Строительные конструкции»

Отчет по производственной практике

«Технология монолитного бетона и железобетона»

Выполнил: ст.группы БПГсз13-03

Сиражетдинова А.М.

Проверил: Рязанов А.Н.

г.Уфа, 2017г.

Введение

1. Состав бетонных и железобетонных работ

2. Назначение и устройство опалубки

3. Составные части опалубки и опалубочных систем

4. Требования к опалубке

5. Материалы для изготовления опалубок

6. Основные типы опалубок

7. Технология процессов опалубливания

Заключение

Список использованной литературы

Введение

Строительство является одной из важнейших отраслей материального производства, формирующей среду обитания и деятельности людей, обеспечивающей создание, расширение и непрерывное совершенствование основных фондов государства и предприятий, их материально- технической базы. Конечной строительной продукцией являются полностью завершенные строительством предприятия, пусковые комплексы и объекты, подготовленные к выпуску продукции и оказанию услуг. Она территориально закреплена и носит индивидуальный характер, изготавливается в основном для конкретных заказчиков, многодетальна и материалоемка, характеризуется значительными единовременными затратами и длительными сроками эксплуатации. Стремительный рост объемов применения в строительстве рециклированных, т.е. неоднократно используемых, материалов связан не только и не столько с экономической выгодой, сколько с экологическими причинами. Необходимо сокращать число свалок для отходов после массового сноса морально и физически устаревших зданий и сооружений. В Дании, к примеру, 100% современных зданий построено из рециклированных материалов. И в этом плане архитектурно-привлекательным и экологически благоприятным материалом является бетон -- наиболее используемый в мире строительный материал. Это объясняется его прочностью, долговечностью и огнестойкостью. В бетоне основную массу материалов составляют заполнители, являющиеся обычно местными материалами и отходами промышленных производств, не требующими дальних перевозок. Из бетона можно сравнительно простыми технологическими методами изготовить конструкции и изделия практически любой формы и размеров. Помимо высоких строительно-технических качеств бетон выгодно отличается экологи- ческой безопасностью для окружающей среды. В последнее время эти факторы при выборе стройматериалов для массового строительства становятся определяющими. Производство бетона является наиболее ресурсоемким видом человеческой деятельности, никакой другой продукт производственной деятельности не изготовляется в таких объемах. В объемном выражении ежегодное производство бетона в мире превышает 2 млрд. кубометров, в Европе составляет около 580 млн. кубометров, или 1,2 млрд. т. Уже более 150 лет известен железобетон с его удивительными строительно-техническими возможностями. Для разработки новых технологий производства и применения этого материала созданы крупные международные организации: международная федерация по железобетону - FIB, международная федерация по сборному железобетону -- BIBM, американский институт бетона -- ACI и др. Так, например, по расчетам российских специалистов (ЦНИИЭП жилища) монолитное домостроение по сравнению с крупнопанельным обеспечивает (из расчета на 1 м2 общей площади) снижение единовременных затрат на создание производственной базы в среднем на 40-45%, экономию арматурной стали в среднем на 7--25% (экономия увеличивается по мере повышения этажности), экономию энергетических затрат на изготовление конструкций в размере 25--35%, снижение стоимости строительства в среднем на 5%. По сравнению с кирпичным домостроением при монолитном трудовые затраты меньше на 25-30%, продолжительность строительства -- на 10- 25%, единовременные затраты на создание производственной базы - на 35% , энергозатраты - на 25-35%. Технология строительства из монолитного железобетона в последние годы сделала огромный шаг вперед. В монолитном железобетоне за последнее десятилетие построены выдающиеся сооружения с рекордными техническими показателями. Это высотные здания и среди них -- мировой рекордсмен сдвоенный небоскреб «Петронас» высотой более 400 м в г. Куала-Лумпуре (Малайзия), рамно-балочный мост из высокопрочного легкого бетона пролетом 300 м в Норвегии, вантовый мост пролетом более 850 м во Франции, тоннели, культовые сооружения и т. д. Железобетонные телебашни в Торонто и Москве являются самыми высокими в мире отдельно стоящими сооружениями.

1. Состав бетонных и железобетонных работ

Широкое применение в современном строительстве бетона и железобетона обусловлено высокими физико-механическими показателями, долговечностью, хорошей сопротивляемостью температурным и влажностным воздействиям, возможностью получения заданных конструкций сравнительно простыми технологическими методами, использованием в основе (кроме стали) местных материалов и сравнительно невысокой стоимостью. Расширению области применения бетона и железобетона способствует имеющаяся передовая база производства сборного железобетона. Заводы промышленности строительных материалов производят не только готовые сборные железобетонные конструкции, но и комплекты опалубки, арматурные каркасы и сетки, товарную бетонную смесь, сухие смеси для растворов и бетонов, различные добавки к бетонным смесям и растворам, при помощи которых можно управлять их физико-механическими и технологическими свойствами.

По способу выполнения бетонные и железобетонные конструкции подразделяют на монолитные, сборные и сборно-монолитные. Монолитные конструкции возводят на строящемся объекте в проектном положении. Сборные конструкции изготовляют заблаговременно на заводах, комбинатах и полигонах, доставляют на строящийся объект и монтируют в готовом виде. В сборно-монолитных конструкциях сборную часть производят на заводах и полигонах, транспортируют и устанавливают на объекте, затем бетонируют монолитную часть этой конструкции в проектном положении. В промышленном и гражданском строительстве использование монолитного и сборно- монолитного железобетона эффективно при возведении массивных фундаментов, подземных частей зданий и сооружений, массивных стен, различных пространственных конструкций, стенок и ядер жесткости, зданий повышенной этажности (в том числе и в сейсмических районах), многих других конструкций. Из бетона и железобетона возводят все виды инженерных сооружений, а также мосты, плотины, резервуары, силосы, трубы, градирни и др. Возведение зданий в монолитном железобетоне позволяет оптимизировать их конструктивные решения, перейти к неразрезным пространственным системам, учесть совместную работу элементов и тем самым снизить их сечение. В монолитных конструкциях проще решается проблема стыков, повышаются их теплотехнические и изоляционные свойства, снижаются эксплуатационные затраты. Возведение монолитных бетонных и железобетонных конструкций включает выполнение комплекса взаимосвязанных процессов по устройству опалубки, армированию и бетонированию конструкций, выдерживанию бетона, его распалубливанию и отделке поверхностей готовых конструкций. По составу работ, выполняемых при возведении монолитных бетонных и железобетонных конструкций, их подразделяют на: опалубочные, включающие изготовление и установку опалубки, распалубливание и ремонт опалубки; арматурные, которые состоят в изготовлении и установке арматуры, при напрягаемой арматуре дополнительно в ее натяжении; арматурные работы являются составной частью при изготовлении монолитных железобетонных конструкций и отсутствуют в бетонных конструкциях; бетонные, включающие приготовление, транспортирование и укладку бетонной смеси, уход за бетоном в процессе его твердения. Комплексный технологический процесс по возведению монолитных бетонных и железобетонных конструкций состоит из заготовительных и монтажно-укладочных (основных) процессов, связанных между собой транспортными операциями. Комплексный процесс возведения монолитных конструкций включает: заготовительные процессы по изготовлению элементов опалубки и опалубочных форм, арматуры и приготовлению бетонной смеси в заводских условиях и на полигонах, в специализированных цехах и мастерских;5 транспортные процессы по доставке опалубки, арматуры и бетонной смеси к месту производства работ; основные процессы (выполняемые непосредственно на строительной площадке) по установке опалубки и арматуры в проектное положение, укладке и уплотнению бетонной смеси, уходу за бетоном в процессе его твердения, натяжению арматуры (при бетонировании монолитных предварительно-напряженных конструкций), распалубке (демонтаже) конструкций опалубки после достижения бетоном требуемой прочности.

2. Назначение и устройство опалубки

Опалубка - временная вспомогательная конструкция, образующая форму изделия. Опалубка служит для придания требуемых формы, геометрических размеров и положения в пространстве возводимой конструкции путем укладки бетонной смеси в ограниченный опалубкой объем. Опалубка состоит из опалубочных щитов (форм), обеспечивающих форму, размеры и качество поверхности конструкции; крепежных устройств, необходимых для фиксации проектного и неизменяемого положения опалубочных щитов друг относительно друга в процессе производства работ; лесов (опорных и поддерживающих устройств), обеспечивающих проектное положение опалубочных щитов в пространстве. Бетонную смесь укладывают в установленную опалубку, уплотняют и выдерживают в статическом состоянии. В результате происходящих химических процессов бетонная смесь твердея, превращается в бетон. После приобретения бетоном достаточной или требуемой прочности опалубку удаляют, т. е. осуществляют распалубливание. Процессы, связанные с установкой и раскреплением опалубки, называют опалубочными, а связанные с укладкой в опалубку арматурных каркасов и сеток - арматурными. Процессы по разборке опалубки после набора бетоном требуемой прочности называют распалубочными.

3. Составные части опалубки и опалубочных систем

В основе эффективности любой опалубочной системы лежит возможность ее быстрой видоизменяемости в соответствии с требованиями строительного объекта. Легкость щитов и простота сборки опалубки позволяют значительно увеличить темп производства всего комплекса бетонных работ, сократить срок строительства. Изготовленная опалубка должна гарантировать оптимальные размеры щитов, их высокую прочность и жесткость, качество соприкасаемой с опалубкой поверхности бетона. Отдельные элементы опалубочной системы следующие: опалубка - форма для изготовления монолитной бетонной конструкции; щит - формообразующий элемент опалубки, состоящий из каркаса и палубы; каркас (рама) щита - несущая конструкция щита опалубки, выполненная из металлического или деревянного профиля, изготовленного в кондукторе, гарантирующем точность наружных размеров изготовляемой конструкции; палуба щита - поверхность, непосредственно соприкасающаяся с бетоном; опалубочная панель - крупноразмерный плоскостной элемент опалубки с плоской или криволинейной поверхностью, собираемый из нескольких щитов, соединенных между собой при помощи специальных узлов и креплений, и предназначенный для создания необходимой поверхности в заданных размерах; блок опалубки - пространственный, замкнутый или незамкнутый элемент опалубки из нескольких щитов, предназначенный для опалубливания угловых участков бетонируемой конструкции, изготовленный целиком и состоящий из плоских и угловых панелей или щитов; опалубочная система - понятие, включающее опалубку и элементы, обеспечивающие ее жесткость и устойчивость, - крепежные элементы, леса, поддерживающие подмости; элементы крепления - замки, применяемые для соединения и надежного крепления между собой примыкающих щитов опалубки; стяжки, соединяющие в опалубке противостоящие щиты и другие приспособления, объединяющие элементы опалубки в единую неизменяемую конструкцию; поддерживающие элементы - подкосы, стойки, рамы, распорки, опоры, леса, балки перекрытий и другие поддерживающие устройства, применяемые при установке и закреплении6 опалубки стен и перекрытий, фиксирующие опалубку в проектном положении и воспринимающие нагрузки при бетонировании. Вспомогательные элементы опалубочных систем: навесные подмости - специальные подмости, навешиваемые на стены со стороны фасадов при помощи кронштейнов, закрепленных в отверстиях, оставленных при бетонировании стен; выкатные подмости - предназначены для выкатывания по ним туннельной опалубки или опалубки перекрытий при их демонтаже; проемообразователи - специальная опалубка, предназначенная для формирования в монолитных конструкциях оконных, дверных и других проемов; цоколь - нижняя часть монолитной стены высотой 10...20 см, которую бетонируют одновременно с монолитным перекрытием. Назначение цоколя в обеспечении проектной толщины стены и фиксации опалубки относительно разбивочных (координатных) осей.

4. Требования к опалубке

Любая изготовленная опалубка должна отвечать следующим требованиям: * гарантия необходимой точности размеров будущего сооружения или конструкции; * прочность, устойчивость и неизменяемость формы под действием нагрузок, возникающих в процессе производства работ; все элементы опалубки рассчитывают на прочность и деформативность; * плотность и герметичность палубы опалубочного щита, т. е. отсутствие щелей, вызывающих образование в бетоне пустот, раковин в результате вытекания цементного раствора; * высокое качество поверхностей, исключающее появление наплывов, раковин, искривлений и т. п.; * технологичность - способность допускать быструю установку и разборку, не создавать затруднений при монтаже арматуры, укладке и уплотнении бетонной смеси; * оборачиваемость - многократное использование опалубки, что обычно достигается за счет изготовления ее инвентарной, унифицированной и разборной;

5. Материалы для изготовления опалубок

Для изготовления элементов опалубки используют самые разнообразные материалы. Поддерживающие элементы опалубки выполняют главным образом из стали и алюминиевых сплавов, что позволяет достичь их высокой оборачиваемости. Для опалубки (палубы) используют древесину хвойных пород (сосна, ель, лиственница), лиственных пород (береза и ольха), водостойкую фанеру, сталь, пластики, металлическую сетку, железобетонные и армоцементные плиты, древесно-стружечные (ДСП) и древесно-волокнистые (ДВП) плиты, полипропилен с наполнителями. Древесину применяют для изготовления палубы в виде обрезных и необрезных досок шириной не более 15 см, для лесов и креплений - бруски размером от 8Ч10 до 8Ч14 см, подтоварник диаметром 10...14 см и кругляк диаметром до 20 см. Достоинства древесины - легкость обработки, малая масса, возможность изготовления форм любого очертания, относительно низкая стоимость. Недостатки - коробление, разбухание, усушка, малая оборачиваемость из-за повреждений в силу значительного сцепления с бетоном. После укладки бетонной смеси в опалубку сторона, соприкасающаяся с ней разбухает, а другая под воздействием солнечных лучей быстро высыхает. В результате возникает коробление древесины, ее выпучивание, через щели вытекает цементный раствор, в бетоне образуются пустоты и раковины. Меры противодействия этим процессам - применение шпунтовых досок, покрытие внутренней поверхности различными смазками для уменьшения силы сцепления опалубки с бетоном. Водостойкую фанеру используют только для обшивки. Она обладает значительной оборачиваемостью, обеспечивает получение качественных лицевых поверхностей бетона. Для повышения оборачиваемости необходимо, чтобы лицевая поверхность опалубки была заподлицо с обрамляющими элементами каркаса и постоянно смазывалась. Фанеру ламинированную с фенолформальдегидным покрытием применяют в качестве обшивки (палубы) для монолитных бетонных работ, оборачиваемость опалубки до 100 раз. Сталь используют для изготовления всех элементов опалубки.7 Листовую сталь толщиной 2...6 мм применяют для изготовления палубы (обшивки) металлической опалубки. Профильную сталь, в основном швеллер и уголки, используют для каркаса и опорных устройств, трубчатую сталь - для изготовления инвентарных несущих лесов и подкосов. Болты, проволока и в основном скобяные изделия применяют для всевозможных креплений и соединений. Стальная опалубка обеспечивает гладкую поверхность бетонируемой конструкции, легкость распалубливания, жесткость, отсутствие деформаций, значительную оборачиваемость. Такую опалубку целесообразно использовать при не менее чем 50-кратной оборачиваемости. Недостатки металлической опалубки - высокая стоимость, значительная масса и высокая теплопроводность. Тем не менее в настоящее время металлические опалубки находят все большее применение из-за их высокой оборачиваемости и получения гладкой и ровной бетонной поверхности в результате ее использования. Пластики объединяют достоинства стали (прочность, многократная оборачиваемость, способность не видоизменяться при разнообразных температурно-влажностных режимах) и достоинства древесины (незначительная масса и легкость обработки). Исключаются и недостатки этих материалов - деформативность древесины и коррозия стали. Малая жесткость, повышенная гибкость и относительно высокая стоимость пластиков делают их пока мало конкурентоспособными с другими материалами. Пластики в основном используют в качестве тонких защитных пленок, наносимых на поверхности палубы из древесины и металла. Находят применение пластмассовые опалубки, особенно армированные стекловолокном. Они обладают высокими показателями прочности при статической нагрузке, химически совместимы с бетоном. Опалубки из полимерных материалов отличаются небольшой массой, стабильностью формы и устойчивостью против коррозии. Возможные повреждения легко устраняют нанесением нового покрытия. Недостаток пластмассовых опалубок - их несущая способность резко снижается при термообработке бетона с повышением температуры до 60 єС. Металлические сетки с ячейками до 5Ч5 мм применяют для изготовления сетчатых и вакуум-опалубок. Тонкостенные армоцементные и железобетонные плиты - это плиты, у которых наружная сторона гладкая, а внутренняя - неровная, с выступающей арматурой. Это позволяет при укладке в такую конструкцию монолитного бетона достигать высокой степени его соединения с данным видом опалубки. Эта опалубка называется несъемной, так как остается в конструкции и работает как её составная часть. Древесно-стружечные (ДСП) и древесно-волокнистые плиты (ДВП) по своим характеристикам находятся между древесиной и водостойкой фанерой и их используют в основном для устройства палубы, реже для крепления каркаса опалубки. Оборачиваемость инвентарной опалубки с палубой из досок, ДСП и ДВП - 5...10-кратная, опалубки из водостойкой фанеры - 50…100-кратная, стальной опалубки - 100...700 -кратная. Использование композитов с токопроводящим наполнителем позволяет получать греющие покрытия с регулируемыми режимами теплового воздействия на бетон.

6. Основные типы опалубок

Опалубку классифицируют по функциональному назначению в зависимости от типа бетонируемых конструкций и, в общем виде, подразделяют: для вертикальных поверхностей, в том числе стен; для горизонтальных и наклонных поверхностей, в том числе перекрытий; для одновременного бетонирования стен и перекрытий; для криволинейных поверхностей (используют в основном пневматическую опалубку). В результате практического использования в отечественном и зарубежном массовом промышленном и гражданском строительстве созданы и с успехом применяют в зависимости от характеристик возводимых сооружений, материала опалубки, условий и методов производства работ, целый ряд конструктивно отличающихся опалубок, наибольшее распространение из которых получили следующие:

1. Разборно-переставная мелкощитовая опалубка из мелких щитов площадью до 2 м2 и массой до 50 кг, из которых можно собирать опалубку для бетонирования любых конструкций,8 как горизонтальных, так и вертикальных, в том числе массивов, фундаментов, стен, перегородок, колонн, балок, плит перекрытий и покрытий.

2. Крупнощитовая опалубка из крупноразмерных щитов площадью до 20 м2 , оборудованных несущими или поддерживающими элементами, подкосами, регулировочными и установочными домкратами, подмостями для бетонирования. Она предназначена для возведения крупноразмерных и массивных конструкций, в том числе протяженных или повторяющихся стен, перекрытий зданий и сооружений различного назначения.

3. Горизонтально перемещаемая опалубка, назначение которой в возведении линейно- протяженных сооружений длиной от 3 м, решаемых как в виде отдельной стены (подпорная стенка), двух параллельных стен (открытый коллектор), так и закрытого сооружения, состоящего из стен и покрытия необходимой заданной длины.

4. Объемно-переставная опалубка, нашедшая применение при одновременном возведении стен и перекрытий зданий. Опалубка состоит из блоков-секций Г- и П-образной формы, конструкция позволяет секциям сдвигаться внутрь. Секции опалубки соединяют между собой по длине, образуя сразу несколько параллельных рядов с расстояниями между блоками, равными толщинам стен. Это позволяет после установки опалубки, укладки арматурных каркасов одновременно осуществлять бетонирование стен и примыкающих к ним участков перекрытий.

5. Туннельная опалубка предназначена для возведения замкнутого контура туннелей, возводимых закрытым способом. В настоящее время туннельная опалубка нашла широкое применение для одновременного бетонирования зданий коридорной системы (больницы, санатории, дома отдыха и др.), когда при использовании двух комплектов опалубки осуществляется непрерывное устройство наружных и внутренних стен и перекрытий сразу на всю ширину этажа возводимого здания.

6. Подъемно-переставную опалубку используют для возведения конструкций большой высоты постоянной и изменяющейся геометрии поперечного сечения - труб, градирен, мостовых опор и др.

7. Скользящая опалубка, применяемая при возведении вертикальных конструкций зданий и сооружений большой высоты. Опалубка представляет собой систему, состоящую из щитов, рабочего пола, подмостей, домкратов, домкратных стержней, закрепленных на домкратных рамах и станции управления подъемом опалубочной системы. Опалубка используется для возведения наружных и внутренних стен жилых зданий, ядер жесткости, а также дымовых труб, силосов, градирен и других сооружений высотой более 40 м и толщиной стен не менее 25 см.

8. Блочную опалубку можно применять для опалубливания внутренних поверхностей лестничных клеток, лифтовых шахт, замкнутых ячеек стен жилых зданий, так и наружных поверхностей столбчатых фундаментов, ростверков, массивов и др.

9. Вертикально перемещаемая опалубка, предназначенная для возведения сооружений (башня, градирня, жилой дом) или их частей (лифтовая шахта жилого дома) и отдельных частей зданий и сооружений высотой на этаж (участок лифтовой шахты, пространственная замкнутая ячейка из 4-х стен здания).

10. Несъемная опалубка, применяемая при возведении конструкций без распалубливания, с устройством в процессе работ одновременно гидроизоляции, облицовки, утепления и др. Специфика опалубки в том, что после укладки в нее бетонной смеси, опалубка остается в теле конструкции, составляя с ней одно целое. В настоящее время несъемную опалубку используют не только для бетонирования отдельных конструкций, но и возведения полностью зданий. Это стало возможным при использовании в качестве опалубки пенополистирольных плит толщиной 50...150 мм с плотностью 20...25 кг/м3 , с высокой влагостойкостью. Несъемная опалубка состоит из изготовленных в заводских условиях опалубочных элементов стен и перекрытий, выполняющих одновременно функции опалубки, утеплителя и звукоизоляции стен и перекрытий, а также основания для нанесения отделочных (фактурных) покрытий. Для несъемной опалубки может быть использована тканая металлическая сетка, железобетонные, армо- и асбестобетонные плиты, плиты из пенопласта, стеклоцемента и др. Данный вид опалубки можно применять в стесненных условиях производства работ и при экономической целесообразности ее использования.

11. Специальные опалубки не попадают в номенклатуру основных типов, хотя зачастую позволяют возводить аналогичные конструкции. Это пневматическая опалубка, состоящая из надутой прорезиновленной ткани, которая создает опалубку будущей пространственной конструкции, поддерживающих и несущих элементов. В рабочем положении пневматическую9 опалубку поддерживают избыточным давлением воздуха и она служит для бетонирования тонкостенных сооружений и конструкций криволинейного очертания. Можно отметить и необорачиваемую (стационарную) опалубку, назначение которой в бетонировании отдельных мест, участков и даже конструкций, для опалубливания которых использование индустриальных опалубок неэкономично или технически нерационально. Это опалубка одноразовая, собираемая из отходов производства. Рациональными являются комбинированные конструкции, в которых несущие и поддерживающие элементы - из металла, а соприкасающиеся с бетоном - из пиломатериалов, водостойкой фанеры, древесностружечных плит, пластика.

7. Технология процессов опалубливания

железобетонный конструкция опалубка технология

Технологический процесс устройства опалубки состоит в следующем. Щиты опалубки устанавливают вручную или краном и закрепляют в проектном положении. После бетонирования и достижения бетоном прочности, допускающей распалубливание, опалубочные и поддерживающие устройства снимают и переставляют на новую позицию. Различают два основных вида опалубочных форм разборно-переставной опалубки: мелкощитовую и крупнощитовую.

Мелкощитовая опалубка, состоит из инвентарных щитов различных типоразмеров с инвентарными поддерживающими устройствами и креплениями. Габариты основных щитов унифицированной опалубки подчинены, как правило, одному модульному размеру (300 мм по ширине и 100 мм по высоте). В мелкощитовой опалубке можно собирать формы практически для любых бетонных и железобетонных конструкций - стен, фундаментов, колонн, ригелей, плоских, часторебристых и кессонных перекрытий и покрытий, бункеров, башен и др. Универсальность опалубки достигается возможностью соединения щитов по любым граням. Основной и принципиальной особенностью щитов опалубки, являются замкнутые профили стальных или алюминиевых рам, которые вместе с ребрами жесткости, тоже выполненных из замкнутых профилей, создают опалубочные соединения, которые противостоят нагрузкам кручения и позволяют при этом упростить установку и горизонтальное выравнивание, а при опалубливании высотных конструкций повышают безопасность производства работ. Комплексная система опалубки предназначена для опалубливания любых горизонтальных и вертикальных строительных конструкций, начиная с самых мелких сооружений. Кроме замкнутого профиля рам опалубочных щитов предложен опалубочный замок, который обеспечивает быстрое (достаточно удара молотком) и качественное соединение двух соседних щитов по горизонтали или вертикали в любом месте конструктивной рамы. Палуба из многослойной водостойкой фанеры покрыта специальным порошковым или другим покрытием, резко снижающим сцепление с бетоном. В профиль рам опалубки вварены втулки, которые предусмотрены для пропуска и удобного введения натяжных стержней, для взаимного соединения противостоящих щитов опалубки. Плоские щиты мелкощитовой опалубки имеют площадь до 1,5…2,0 м2 , массу не более 50 кг для возможности их установки вручную. При наличии монтажного крана на объекте строительства щиты можно предварительно собирать в опалубочную панель или пространственный блок опалубки площадью до 15 м2 . Технология производства работ с мелкощитовой опалубкой аналогична работам с крупнощитовой опалубкой. Крупнощитовая разборно-переставная опалубка включает щиты размером 2...20 м2 повышенной несущей способности. Масса таких щитов не имеет жестких ограничений, поскольку монтаж и демонтаж их осуществляют только при помощи подъемных механизмов. В крупнощитовой опалубке щиты могут соединяться между собой по любым граням и при необходимости доукомплектовываться мелкими щитами той же системы. Как и в мелкощитовой опалубке, палуба может быть выполнена из стального листа или водостойкой фанеры. При устройстве ленточных фундаментов опалубку формируют из инвентарных щитов, которые между собой соединяют при помощи замков разной конструкции. В случае вставок между щитами доборных элементов шириной до 15 см могут быть использованы удлиненные замки. Поперечный размер конструкции фиксируют временными распорками на подкосах и торцевыми щитами опалубки. Для восприятия бокового давления бетонной смеси противолежащие панели соединяют винтовыми стяжками (тяжами).10 Работы по установке и разборке опалубки должны быть максимально механизированы. Первоначально производят укрупнительную сборку щитов опалубки в опалубочную панель на полную высоту ленточного фундамента и площадью около 20 м2 . К опалубочным панелям предъявляют повышенные требования к их жесткости и несущей способности. Щитовая опалубка ступенчатых фундаментов стаканного типа под колонну состоит из отдельных коробов, устанавливаемых друг на друга. Короба в свою очередь собирают из двух пар щитов - «закладных» и «накрывных», соединенных между собой винтовыми стяжками. Опалубка стен состоит из модульных щитов, которые могут собираться в опалубочные панели практически любых размеров и конфигурации. Каркас опалубочных щитов изготовлен из высокоточного профиля из алюминиевых сплавов, поперечное сечение которого обеспечивает установку палубы из ламинированной фанеры толщиной 18 и 21 мм, торцы которой конструктивно защищены самим алюминиевым профилем и герметиком. В комплект опалубки входят также подкосы для установки щитов, навесные консольные подмости для бетонирования, замки для соединения щитов и винтовые стяжки. Каркасы щитов изготавливают в кондукторах, обеспечивающих неплоскостность поверхностей не более 1 мм, разность диагоналей каркасов - не более 3 мм. На палубе щитов не допускаются трещины, заусеницы и местные отклонения глубиной более 2 мм. При креплении палубы из водостойкой ламинированной фанеры на каркасах щитов потайная головка шурупов может выходить на плоскость фанеры не более 0,1 мм. Крупнощитовая опалубка обеспечивают опалубливание монолитных конструкций с модулем 300 мм. Ширина рядовых щитов опалубки от 0,3 до 1,2 м с шагом 0,3 м, стандартная высота 1,2, 2 и 3 м при массе щитов от 42 до 110 кг. Крупнощитовая опалубка стен состоит из щитов опалубки, подмостей, навешиваемых на эти щиты, раскрепляющих подкосов и элементов раскрепления. Щиты в опалубочные панели собирают посредством центрирующих замков. Для выверки панели опалубки в проектном положении опалубка снабжена подкосами, винтовые стяжные муфты которых позволяют регулировать установку панели в вертикальной плоскости. В комплект опалубки может входить компенсационный элемент шириной 0,3 м и удлиненные замки, которые находят применение при необходимости иметь в опалубке вставки из брусков шириной до 15 см при бетонировании конструкций немодульных размеров. Комплект опалубки позволяет при необходимости выполнять угловые соединения щитов, стыки примыканий стен, устройство примыканий-компенсаторов и других возможных вариантов примыкания щитов опалубки друг к другу.

Для возведения наружных стен здания предусмотрены специальные подмости, представляющие собой цельнометаллические кронштейны с щитами настила и ограждениями. Панели опалубки раскрепляют посредством винтовых стяжек и гаек, воспринимающих давление бетонной смеси. Для организации рабочих мест на высоте при приемке и укладке бетонной смеси, на опалубке предусмотрено крепление подмостей с ограждениями, которые навешивают на каркас щитов опалубки. При монтаже и демонтаже опалубки на высоте по периметру и внутри здания щиты опалубки должны быть ограждены инвентарными защитными приспособлениями. Щиты опалубки выполнены в соответствии с единым модулем, они универсальны и взаимозаменяемы, сборка, установка и соединение щитов между собой может осуществляться в вертикальном и горизонтальном положении. В ребрах каркаса предусмотрены отверстия для навески кронштейнов и установки подкосов.

Для соединения щитов между собой используют замки - не менее трех замков по высоте щита: два замка - на высоте 250 мм от низа и верха щита и третий замок - в центральной части щита. Если при опалубливании поверхности предусмотрена укладка горизонтального щита сверху на ранее установленные вертикальные щиты, то по длине горизонтального щита должны быть предусмотрены три замковых соединения с вертикальными щитами. Во время установки подкосов и навески кронштейнов подвесных подмостей их закрепляют через отверстия в ребрах щитов опалубки независимо от установки щита - вертикально или горизонтально. При монтаже опалубки стен отдельными щитами устанавливают по два подкоса на каждый щит, при монтаже панелями - через 2...4 м. Кронштейны для укладки рабочего настила закрепляют к щитам опалубки с шагом 1,2...1,5 м.11 В процессе установки щитов и панелей опалубки стен по нанесенным на перекрытиях рискам их прижимают к бетонному цоколю и приводят в вертикальное положение при помощи стяжных муфт подкосов. Точность установки проверяют уровнем или по отвесу. После монтажа противоположных щитов опалубки стен, щиты скрепляют между собой при помощи винтовых стяжек, располагая не менее трех стяжек по высоте щита. Винтовые стяжки, устанавливаемые между противоположными щитами, пропускают через стальные втулки, втулки и конуса из пластмассы и пластика, длина которых должна соответствовать толщине бетонируемой стены. Конуса защищают отверстия в палубе от попадания в них бетонной смеси, втулки облегчают вытаскивание винтовых стяжек после бетонирования в процессе распалубливания. Щиты скрепляют путем затягивания гаек винтовых стяжек. Для исключения при затягивании гаек местных деформаций полого сечения каркаса щитов, применяют широкополые шайбы. После установки щитов опалубки все неиспользованные сквозные отверстия в опалубке должны быть заглушены специальными деревянными или пластмассовыми пробками во избежание вытекания из этих отверстий бетона в процессе бетонирования. Щиты и панели наружных стен монтируют с рабочих подмостей, закрепленных на стенах предыдущего этажа. Навеску подмостей осуществляют следующим образом. При бетонировании стен в них остаются сквозные отверстия от винтовых стяжек щитов опалубки. При установке подмостей с помощью монтажного крана, в эти отверстия пропускают болты крепления низа опор рабочих подмостей, с внутренней стороны стен эти болты закрепляют с помощью гаек. Тем самым подмости плотно прижимаются к забетонированной стене нижележащего этажа. В первую очередь монтируют щиты (панели) наружной опалубки, их устанавливают на рабочие подмости, выверяют и закрепляют при помощи подкосов. Далее с перекрытия устанавливают внутренние щиты (панели) опалубки, которые последовательно в процессе установки прикрепляют к наружным щитам при помощи винтовых стяжек. Подъем и установка щитов и панелей опалубки осуществляют специальным захватом, закрепленным на канатных стропах, за одну точку (для отдельного щита) или две точки - для опалубочной панели. Опалубку стен можно монтировать как отдельными щитами, так и предварительно собирать в панели. Сборку панелей из отдельных щитов необходимо осуществлять на специально подготовленной площадке в зоне действия монтажного крана. Длина панелей, собранных из щитов не должна превышать по длине 8 м. Демонтаж опалубки стен производят укрупненными панелями из 5...6 щитов. На демонтируемой панели откручивают гайки винтовых стяжек, вытаскивают тяжи. Затем при помощи подкосов щиты отрывают от бетона. Отсоединенную панель переносят краном на склад для осмотра, ремонта, и если необходимо, смазки. Опалубка колонн размером граней в плане от 0,2 до 0,6 м выполняется из щитов 0,8Ч3,0 м с отверстиями под тяжи, что позволяет устанавливать необходимый размер колонн в плане. Опалубка колонн оборудована подкосами для установки, выверки и распалубливания, а также навесными подмостями с ограждениями. При установке опалубки колонн первоначально на бетонном основании (перекрытии) размечают место ее установки (риски геометрических осей, грани положения колонн). Устанавливаемый арматурный каркас первоначально соединяют с каркасом нижерасположенной колонны, дополнительно устанавливают пластмассовые кольца или приваривают к каркасу горизонтальные стержни на высоте 300 мм от низа и верха колонн для обеспечения необходимого защитного слоя бетона в процессе бетонирования. Первоначально устанавливают два соседних щита по рискам и маякам и раскрепляют подкосами. Нижние опоры подкосов жестко крепят к перекрытию и при помощи винтов подкосов щиты приводят в вертикальное положение. Затем устанавливают оставшиеся два соседних щита, которые также приводят в вертикальное положение. Противоположные щиты скрепляют между собой винтовыми стяжками, их устанавливают по четыре штуки по высоте щита. Не использованные отверстия в щитах должны быть заглушены специальными пробками (деревянными или пластмассовыми) во избежание вытекания из полости бетонной смеси. Консольные подмости устанавливают с передвижных вышек. На них устраивают рабочий настил из щитов с защитным ограждением из досок, что позволит безопасно выполнять работы по бетонированию колонн.12 Перед бетонированием производят окончательную выверку установленной опалубки и всех ее креплений. Вариант соединения щитов колонн между собой предусматривает крепление посредством хомута, состоящего из четырех кронштейнов, соединяющихся между собой клиньями. Кронштейны удерживают щиты в необходимом проектном положении, обеспечивая необходимые геометрические размеры колонн. Опалубка перекрытий может быть решена в двух вариантах: 1) опалубка, включающая палубу из листов ламинированной фанеры, закрепленных на продольных и поперечных несущих балках, смонтированных на рамах с выдвижными домкратами; 2) столовая сборно-разборная опалубка, состоящая из стола в виде набора рам с опорными домкратами, соединенными между собой продольными связями с катковыми опорами. В качестве несущих элементов опалубки могут быть использованы телескопические стойки высотой до 3,7 м, которые представляют собой трубчатую конструкцию, состоящую из базовой части с домкратом и выдвижной штанги. Нашли применение телескопические стальные стойки, состоящие из двух труб, входящих одна в другую. Первоначальное положение труб между собой фиксируется благодаря специальным прорезям через каждые 10 см, амплитуда изменений от 10 до 130 см. Для точной установки стойки по высоте (в амплитуде 10 см) во внутренней (выдвижной) трубе имеются сквозные круглые отверстия, в которые вставляют стальной штырь, проходящий в прорезь верхней части наружной трубы. Штырь опирается на гайку, навинченную на нарезку в верхней части наружной трубы, и поддерживает внутреннюю трубу в заданном положении. Для плавного опускания опор (раскружаливания), поддерживающих опалубочные щиты, применяют специальные приспособления. При использовании специальных инвентарных деревометаллических стоек используют винтовой домкрат, а стальных телескопических стоек - гайку на винтовой нарезке наружной трубы. Металлические стойки с поддомкрачиванием применяют с тремя видами съемных головок. Вильчатая головка предназначена для установки в ней одной-двух главных несущих балок. Падающая головка удобна тем, что при наборе забетонированной конструкцией перекрытия достаточной прочности появляется возможность убрать некоторые промежуточные стойки. При нажатии на специальный рычаг падающая головка опускается в пределах до 10 см, при этом остающаяся система стоек и балок, поддерживающая перекрытие, сохраняет свое положение. Третий тип головок - опорная, поддерживает опалубочную систему до распалубливания. Эти головки при нажатии на рычаг опускаются на 1...2 см, дают возможность визуально оценить состояние распалубливаемой системы, легко выдвинуть стойки и освободить несущие опалубку балки. Щиты опалубки отсоединяют от забетонированной конструкции за счет собственной массы или с применением специальных ломиков. Крупнощитовая опалубка перекрытий состоит из опорных рам, снабженных раздвижными домкратами, на которых через имеющиеся на них опоры смонтированы продольные и поперечные балки, несущие палубу из ламинированной фанеры. Несущие балки соединяются между собой специальным болтовым соединением. Палубу из ламинированной фанеры к балкам крепят посредством шурупов с потайной головкой. Монтаж и демонтаж опалубки производится в соответствии с технологической картой (ТК). Демонтаж опалубки разрешается проводить только после достижения бетоном требуемой прочности. Опалубку устанавливают в соответствии с технологическими картами в последовательности, зависящей от ее конструкции; при этом должна быть обеспечена устойчивость отдельных ее элементов в процессе установки. Расположение несущих телескопических стоек и рам на бетонируемом перекрытии зависит и от расположения стоек на ранее забетонированном перекрытии. При этом необходимо учитывать темпы возведения конструкций, скорости набора прочности бетоном перекрытий и стен, действующих на конструкции нагрузок на различных этапах возведения сооружения и других технологических факторов. Место установки опалубочных форм и лесов должно быть очищено от мусора, снега и наледи. Поверхность земли следует планировать путем срезки верхнего слоя грунта. Подсыпать для этих целей грунт не разрешается. При установке опалубки особое внимание обращают на вертикальность и горизонтальность элементов, жесткость и неизменяемость всех конструкций в целом, и правильность соединений13 элементов опалубки в соответствии с рабочими чертежами. Допускаемые отклонения при установке опалубки и поддерживающих лесов нормируются. Применение инвентарной опалубки предусматривает обязательную смазку палубы щитов. Наиболее распространены гидрофобизирующие смазки на основе минеральных масел или солей жирных кислот, а также комбинированные смазки. Смазки уменьшают сцепление палубы с бетоном, облегчая, таким образом, распалубку и, как следствие, повышая долговечность опалубочных щитов. Смазку восстанавливают через 1...4 оборота опалубки.

Заключение

Современные бетоны насчитывают десятки наименований. Это особопрочные, пористые, гидроизолирующие и многие другие бетоны. По некоторым показателям они приблизились к природному камню и даже металлу. Используя полимерные смолы в качестве вяжущего, получают более эластичный материал повышенной прочности (полимербетон). Многообразие полимерных смол, заполнителей и наполнителей, а также технологий изготовления позволяет получить много разновидностей полимербетонов со специфическими и в ряде случаев уникальными свойствами. Это высокие прочностные характеристики, воздухо- и водонепроницаемость, высокие химическая и радиационная стойкость, демпфирующие, диэлектрические и другие характеристики при ускоренном нарастании прочности, что особенно важно для монолитного строительства. Выгодно отличается от традиционного бетона фибробетон, поскольку он имеет в несколько раз более высокие прочность на растяжение и срез, ударную и усталостную прочность, трещиностойкость, морозостойкость, водонепроницаемость, сопротивление кавитации, жаропрочность и пожаростойкостъ. Наиболее высокие технико-экономические показатели имеет фибробетон на фибре из стали и щелочестойкого стекла. Перспективно применение легких бетонов. Например, полистиролбетон с заполнителем из гранул вспененного полистирола может служить теплоизоляционным (для теплоизоляции покры- тий) и конструкционно-теплоизоляционным (для изготовления стеновых блоков малоэтажных жилых домов) материалом. За последние годы технический уровень возведения бетонных и железобетонных конструкций значительно возрос. Широко применяется многооборачиваемая опалубка. Бетонные работы максимально механизируются. На наших стройках широко применяются бетоносмесители и бетоносмесительные установки различной производительности, мощные автобетоносмесители и автобетоновозы, бетононасосы и пневмонагнетатели, конвейеры и краны для доставки и подачи бетонной смеси, различные типы вибраторов для уплотнения бетонной смеси и другие машины и оборудование. При производстве бетонных работ необходимы квалифицированные рабочие кадры, способные наиболее полно использовать современные прогрессивные технологии бетона, оснастку, инструменты и механизмы. В новых условиях существенно возросли требования к квалификации и мастерству бетонщика -- представителя наиболее массовой строительной профессии (на бетонных работах занято до 20% строительных рабочих).

Список использованной литературы

1. Терентьев О.М. «Технология строительных процессов: Учебник для строительных техникумов.», Москва, 2002 г.

2. «Строительные материалы (Материаловедение. Строительные материалы)» Под общей редакцией проф. В.Г. Микульского и проф. В.В. Козлова, Москва, 2004 г.

3. А.С. Стаценко «Технология бетонных работ», Минск, 2005 г.

4. С.С. Атаев «Технология индустриального строительства из монолитного бетона» Москва, 1989 г.55

5. Журнал «Строительные материалы» №11/2005, №12/2005, №1/2006

Размещено на Allbest.ru

Подобные документы

Требования к бетону. Выбор материалов и требования к ним. Требования к приготовлению и транспортированию бетонной смеси. Расчёт бетонных, арматурных и опалубочных работ. Конструкция опалубки и опалубочные работы. Расчёт производства работ в зимний период.

курсовая работа , добавлен 05.12.2014


Технология процессов монолитного бетона и железобетона. Содержание и структура комплексного процесса бетонирования. Опалубочные и арматурные работы. Уплотнение бетонных смесей. Подбор монтажных кранов. Калькуляция затрат труда и машинного времени.

курсовая работа , добавлен 22.02.2012


Строительные материалы, применяемые при бетонных работах. Части зданий. Конструкции из монолитного бетона и железобетона. Приготовление и транспортирование бетонной смеси. Производство опалубочных и арматурных работ. Укладка и уплотнение бетонной смеси.

реферат , добавлен 16.03.2015


Конструирование и расчет опалубки, основные требования к ней. Заготовка и монтаж арматуры. Методы обеспечения проектного защитного слоя бетона. Проектирование состава бетонной смеси для бетонирования конструкции. Контроль качества железобетонных работ.

курсовая работа , добавлен 24.11.2013


Возведение жилого 17-этажного дома в Москве. Архитектурно-планировочные решения и конструктивные особенности здания. Объемы работ, выбор типа и конструктивной системы опалубки. Потребность в материальных ресурсах. Технология производства бетонных работ.

курсовая работа , добавлен 22.05.2012


Виды разрушения материалов и конструкций. Способы защиты бетонных и железобетонных конструкций от разрушения. Основные причины, механизмы и последствия коррозии бетонных и железобетонных сооружений. Факторы, способствующие коррозии бетона и железобетона.

реферат , добавлен 19.01.2011


Расчетная схема котлована. Расчет опалубочных щитов и схваток, объемов арматурных и бетонных работ. Определение числа захваток при бетонировании. Выбор машин и механизмов для земляных и монтажных работ. Устройство опалубки и армирование фундаментов.

дипломная работа , добавлен 11.03.2016


Элементы и конструктивные решения опалубочных систем для устройства монолитных железобетонных перекрытий. Принципы выбора комплекта опалубки для монолитного домостроения. Заданный темп возведения монолитных конструкций. Размеры принятой захватки.

методичка , добавлен 04.11.2015


Концепция развития бетона и железобетона, значение этих материалов для прогресса в области строительства. Особенности технологий расчета и проектирования железобетонных конструкций. Направления и источники экономии бетона и железобетона в строительстве.

реферат , добавлен 05.03.2012


Компоновка крупноразмерных щитов и блоков. Составление калькуляции трудозатрат и стоимости бетонных работ. Способы подачи, укладки бетонной смеси. Выбор монтажного крана для подачи опалубки, арматуры и монтажа конструкций, бетоноукладочного оборудования.

→ Cтроительные работы

Бетонирование монолитных бетонных и железобетонных конструкций

Возведение конструкций зданий и сооружений из монолитного железобетона состоит из выполнения опалубочных, арматурных и бетонных работ.

Виды и установка опалубки. Опалубкой называется форма, служащая для изготовления бетонных и железобетонных конструкций и изделий. Опалубка может быть деревянной, металлической и железобетонной.

Деревянную опалубку ‘обычно изготовляют на специальном опалубочном дворе или в плотничном цехе деревообделочного комбината, где имеется необходимое станочное оборудование для распиловки и острожки лесоматериалов, а также для сборки отдельных элементов опалубки. Для ее изготовления применяют лесоматериалы хвойных пород с влажностью древесины до 25%.

Деревянная опалубка обладает ценными качествами: легкостью, малой теплопроводностью, небольшими силами сцепления с уложенным в нее бетоном. Основными недостатками этой опалубки являются: гигроскопичность, малая сопротивляемость деформациям, ограниченные возможности оборачиваемости и срока службы. Несмотря на указанные недостатки, деревянную опалубку широко применяют при постройке монолитных бетонных и железобетонных конструкций и сооружений.

Металлическую опалубку и оснастку к ней изготовляют в механических мастерских или цехах металлоконструкций. Детали металлической опалубки выполняют из стали СтЗ. Элементы опалубки обрабатывают с высокой точностью. Металлическая опалубка проходит контрольную сборку. Детали, соприкасающиеся с бетоном, покрывают специальной смазкой, а остальные окрашивают, после чего все элементы опалубки маркируют.

Основными преимуществами металлической опалубки являются высокая оборачиваемость (не менее 50 раз), жесткость и исключение деформации при различных режимах влажности. К недостаткам этой опалубки относят высокую стоимость и большую теплопроводность.

Железобетонная опалубка в период бетонирования выполняет роль опалубки, а впоследствии, при строительстве гидротехнических сооружений, является постоянным конструктивным эле-ментом сооружения. Достоинствами железобетонной опалубки в этих случаях являются исключение процесса распалубки, простота креп-ления и большая жесткость. Недостатками этой опалубки являются большие теплопроводность, масса и стоимость.

Металлическую и железобетонную опалубку для монолитных конструкций в практике строительства применяют редко, причем необходимость установки такой опалубки в каждом отдельном случае указывают в рабочем чертеже.

Установку опалубки для монолитных конструкций производят по осям, вынесенным на обноску, после подготовки места, где она должна быть установлена. Подготовка заключается в очистке его от щепы, грязи и строительного мусора. Правила установки опалубки зависят от вида конструкции. Так, опалубку ступенчатых фундаментов устраивают из готовых деревянных щитов, стянутых проволочными скрутками, с распорками из брусков или досок (рис. 149). Щиты опалубки для каждой ступени изготовляют двух размеров: длина одной пары щитов соответствует размерам боковых стенок ступени фундамента. С внутренней стороны этих щитов пришивают планки, которые служат опорой для коротких щитов. Опалубку последующих ступеней устраивают так же, как и первой, и опирают на щиты опалубки нижней ступени.

Виды и установка арматуры. Арматурная сталь подразделяется на горячекатаную стержневую и холоднокатаную проволочную. Арматурные стержни и проволоку изготовляют гладкими или периодического (изменяющегося) профиля. В зависимости от механических свойств арматурные стержни и проволоку делят на классы, а классы на марки.

По назначению арматура делится на рабочую, распределительную, монтажную и хомуты. По способу установки арматуру подразделяют на штучную, арматурные сетки и каркасы.

Штучная арматура может быть прутковой (гибкой) из круглых стержней и жесткой из профильной прокатной стали - двутавровых балок, швеллеров и уголков.

Арматурная сетка (рис. 151) представляет собой взаимно перекрещивающиеся стержни, соединенные в местах пересечения сваркой

или вязкой до укладки ее в дело. Сетки изготовляют в виде отдельных плоских полотнищ требуемого размера или рулонов большой длины, от которых отрезают куски необходимых размеров. Арматурные сетки в основном применяют для армирования плит.

Рис. 150. Арматурная сталь для железобетонных конструкций: а - круглая; б - горячекатаная периодического профиля; в - холодносплющенная

Арматурные каркасы могут быть плоскими и пространственными (рис. 152). Плоские каркасы состоят обычно из продольной арматуры, соединенной между собой специальными монтажными стержнями или хомутами. Пространственные каркасы собирают из нескольких плоских каркасов или сеток путем сварки или вязки. Арматурные каркасы применяют для армирования колонн, балок, ригелей.

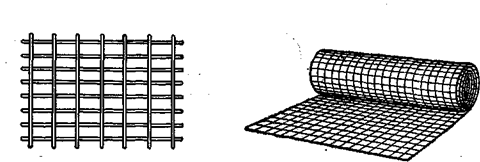

Рис. 151. Арматурные сетки: а - отдельная; б - рулонная

Рис. 152. Арматурные каркасы: а - плоский; б - пространственный

Одновременно с сеткой устанавливают нижнюю часть каркаса (арматуры) колонны - выпуски, служащие для соединения вертикальных стержней каркаса колонн. Выпуски устанавливают при помощи деревянной рамки и нижние их концы приваривают к сетке.

Приготовление и транспортирование бетонной смеси. Бетонные работы состоят из следующих основных технологических процессов: приготовления бетонной смеси, транспортирования ее к месту укладки, укладки в опалубку и ухода за бетоном в период его твердения.

Рис. 153. Арматура фундаментов:

Все процессы по приготовлению бетонной смеси полностью механизированы и автоматизированы. При малых объемах бетонных и железобетонных работ бетонную смесь можно приготовлять в построечных условиях. Для этой цели на строительных объектах применяют сборно-разборные комплексно-механизированные бетонные установки. Их обычно устраивают как бетонно-растворные Установки, изготовляющие бетонную смесь и раствор для разных нужд строительства. Следовательно, при выполнении большого объема работ бетонную смесь приготовляют в заводских условиях (так называемый товарный бетон) и централизованно доставляют на строительный объект.

Способы транспортирования бетонной смеси к месту ее укладки зависят от ряда факторов: дальности транспортирования, времени года, состава бетонной смеси. В настоящее время бетонную смесь от места приготовления до места ее укладки в конструкции доставляют в автомобилях-самосвалах, в бадьях (бункерах) на платформах или автомобилях, конвейерами, бетононасосами, в автобетоносмесителях.

Во время транспортирования в целях сохранения однородности и подвижности бетонной смеси ее защищают от попадания атмосферных осадков, вредного воздействия ветра и солнечных лучей, а также от утечки цементного молока (раствора). В зимнее время бетонную смесь при транспортировании необходимо защищать от замораживания. Для этого применяют специально утепленные виды транспорта. Кроме того, бетонную смесь к месту укладки следует доставлять без промежуточных перегрузок.

При любом способе транспортирования бетонную смесь предохраняют от чрезмерного встряхивания во избежание расслаивания. Продолжительность перевозки смеси от места ее приготовления до места укладки не должна превышать 1 ч (с момента выгрузки до окончания уплотнения).

Исходя из условий сохранения необходимых качеств бетонной смеси во время ее доставки к месту укладки выбирают вид транспорта. Перевозка бетонной смеси на автосамосвалах целесообразна при расстоянии до 15-20 км.

Транспортирование в таре (бадьях, бункерах, виброковшах), в кузовах бортовых машин и на железнодорожных платформах применяется на такие же расстояния, как и на автосамосвалах. Железнодорожный транспорт используют на крупных стройках с большим потоком бетонной смеси. Ленточными конвейерами бетонную смесь перемещают при возведении крупных фундаментных массивов и значительной интенсивности бетонирования (150-200 м3/смен). Ее можно подавать по горизонтали на расстояние до 2 км с подъемом до 18° и спуском до 12°. Транспортирование бетонной смеси с помощью бетононасоса применяется также при больших объемах бетонирования конструкций. Дальность подачи смеси по горизонтали и вертикали определяют расчетом.

Автобетоносмесители наиболее целесообразно использовать при значительной удаленности строящегося объекта от централизованного бетонного завода.

При этом бетонную смесь приготовляют в автобетоносмесителя в пути следования непосредственно перед ее укладкой в конструкций Укладку бетонной смеси осуществляют различными способам в зависимости от вида бетонируемой конструкции.

Укладка бетонной смеси и уход за бетоном. При получении товарной бетонной смеси перед укладкой ее в конструкции необходимо проверить паспорт, который выдается заводом-поставщиком на каждую партию бетонной смеси с указанием состава бетона и его марки. При укладке бетонной смеси в опалубку нужно следить за тем, чтобы непроисходило ее расслоение. С этой целью высота свободного падениясмеси в опалубку, как правило, не должна превышать 3 м.
Укладывать бетонную смесь в опалубку следует механизированным способом с уплотнением, чтобы не оставались воздушные пазухи. Для уплотнения применяют вибраторы различных ТИПОВ.

Наибольшее распространение имеют электромеханические вибраторы. По способу вибрирования вибраторы делятся на поверхностные и внутренние. Поверхностные вибраторы применяют при небольшой толщине бетона (до 20 см). При большей толщине уплотняемого бетона применяют внутренние (глубинные) вибраторы. Продолжительность вибрирования зависит от вида конструкции, качества бетонной смеси, типа вибратора. Например, продолжительность вибрирования на одном месте поверхностных вибраторов составляет примерно около 1 мин. Увеличение установленного времени вибрирования бетонной смеси может привести к ее расслоению. Основные признаки прекращения вибрирования следующие: заметное оседание бетонной смеси; прекращение выделения воздушных пузырьков; появление на поверхности вибри-руемого бетона так называемого цементного молока.

После укладки бетонной смеси в конструкции начинается процесс твердения. Для обеспечения нормальных условий твердения за бетонной смесью в первые дни требуется особый уход. Основной задачей ухода в летнее время является предохранение смеси от высушивания под действием ветра и солнца. Для этой цели после окончания процесса схватывания бетон поливают водой и укрывают рогожами, мешковиной, матами и др. Срок поливки зависит от вида цемента и температуры наружного воздуха. В сухую погоду при температуре воздуха более + 15° бетон рекомендуется поливать при портландцементе не менее 7 сут., при глиноземистых цементах - не менее 3 сут. и при прочих цементах - не менее 14 сут.

В зимнее время бетонной смеси необходимо обеспечить нормальные условия для приобретения ею прочности не менее 50% от проектной марки. С этой целью после процесса схватывания бетон обычно укрывают теплоизоляционными материалами: матами, опилками, шлаком. Кроме того, свежеуложенный бетон не должен подвергаться ударам и сотрясениям. Движение людей и транспортных средств по забетонированным конструкциям, установка на них лесов и опалубки допускаются только после приобретения бетоном необходимой прочности. Прочность бетона определяют путем испытания в строительной лаборатории серии образцов, а также при помощи ультразвука или эталонного молотка.

Бетонирование и распалубка монолитных конструкций. Бетонирование монолитных конструкций производят только после тщательной проверки состояния опалубки, соответствия уложенной арматуры рабочим чертежам и выполнения всех мероприятий, гарантирующих высокое качество укладки и уплотнени бетонной смеси, а также бесперебойную ее доставку к месту работы. Укладка бетонной смеси в различные конструкции отличается некоторыми особенностями в зависимости от вида этих конструкций.

Рис. 156. Укладка бетонной смеси в фундаменты автомобильным краном непосредственно из бадей

Бетонирование фундаментов (рис. 156) осуществляется: автомобильным краном (при помощи бадей) или автосамосвалами.

Бетонную смесь укладывают в опалубку слоями толщиной 20-40 см в зависимости от типа вибратора. Наибольшая толщина слоя бетонной смеси может составлять 1,25 длины рабочей части вибратора. При более глубоком погружении вибратора может нарушиться структура бетона в ранее уложенном слое. Вибратор погружают в бетонную смесь и выдерживают там в среднем 20 с до появления на поверхности цементного молока, после чего вибратор медленно, плавно и без рывков извлекают из слоя бетонной смеси. Для того чтобы в бетонной смеси после извлечения вибратора не оставались лунки - неплотности, его извлекают при включенном моторе.

Шаг перестановки вибраторов со стоянки на стоянку не должен превышать полутора радиусов действия вибратора. Радиусом действия вибратора называется расстояние, на которое распространяются колебания, обеспечивающие качественное уплотнение бетонной смеси. Это расстояние измеряется между осями вибраторов, расположенных на соседних стоянках, и примерно равно 45-60 см. Вибраторы в пределах бетонируемых участков переставляют в рядовом или шахматном порядке.

Нарастание прочности бетона в монолитных конструкциях контролируется строительной лабораторией путем испытания образцов (кубиков) бетона, а также неразрушающими методами, в результате чего назначаются сроки распалубки бетонных и железобетонных конструкций в зависимости от достигнутой прочности бетона.

Распалубка. Распалубку производят в определенной последовательности, устанавливаемой проектом производства работ (ППР) для каждого вида конструкций. Перед началом распалубки открытые бетонные поверхности (плиты, отдельные балки, ригели) осматривают и обстукивают. Слабый бетон при простукивании молотком издает глухой звук, а при более сильных ударах на нем остаются вмятины, распалубку железобетонных конструкций производят в среднем через 10-12 дней в зависимости от достигнутой бетоном прочности, назначения конструкций, ее массы и нагрузок. Так, летом при температуре наружного воздуха 15-20° несущие боковые щиты опалубки снимают через 2-3 дня после бетонирования, несущую опалубку плит, сводов, прогонов и балок пролетами от 2 до 8 м - при достижении бетоном прочности не менее 70%. Во всех железобетонных конструкциях пролетом 8 м и более несущую опалубку снимают после того, как бетон наберет проектную 100%-ную прочность.

→ Строительное материаловедение

Технология монолитного железобетона

Изготовление монолитных бетонных и железобетонных конструкций экономически целесообразно при использовании индустриальных методов строительного производства и широком применении инвентарной металлической или деревянной опалубки.

Отличительная особенность изготовления монолитного железобетона заключается в том, что основные технологические операции - монтаж опалубки, укладка арматуры и бетонной смеси в опалубку, уплотнение бетонной смеси, твердение отформованных изделий и уход за бетоном - производят на месте строительных работ.

В зависимости от конфигурации бетонируемой конструкции используют различные виды опалубки: стационарную, разборно-пере-ставную, скользящую, перемещаемую в горизонтальном направлении и др.

Арматуру заготовляют в арматурно-сварочных цехах железобетонных заводов и доставляют на место установки в опалубку. Бетонную смесь приготовляют на механизированных (автоматизированных) бетонных заводах и в виде «товарного бетона» (бетонной смеси) доставляют на место ее укладки. Для большинства монолитных железобетонных изделий и конструкций удобоукладываемость бетонной смеси, характеризуемая осадкой стандартного конуса, находится в пределах от 1-3 см (фундаменты, подпорные стенки, блоки массивов и т. п.) до 6-8 см (конструкции, насыщенные арматурой, тонкие стенки, плиты, колонны малого сечения и др.).

Транспортируют бетонную смесь на место работ автосамосваИ лами, а при значительных расстояниях - автобетоноемесителями. В автобетоносмесителях готовые бетонные смеси не загрязняютсяИ не расслаиваются и сохраняют однородность, так как могут переЩ мешиваться во время трансцортирования. Бетонную смесь часто приготовляют непосредственно в барабане автобетоносмесителя. Сухие составляющие в заданных количествах загружают в барабан на центральном дозировочном узле бетонного завода и в пути за 5-8 мин до прибытия на место работ приготовляют бетонную смесь.

На строительной площадке для транспортирования и укладки бетонной смеси используют краны, транспортеры, пневмонасосы и пневмонагнетатели. Пневматический способ подачи бетонной смеси к месту укладки отличается простотой и позволяет транспортировать ее сжатым воздухом по трубам на расстояние до 150 м.

Уплотняют бетонную смесь в опалубке с помощью навесных и переносных поверхностных или щуоинных вибраторов.

Монолитные бетонные и железобетонные конструкции бетонируют непрерывно или участками, блоками. Непрерывную укладку бетонной смеси производят в том случае, когда необходимо получить повышенную монолитность и однородность бетона в конструкции или изделии. При бетонировании конструкций большой площади (железобетонные перекрытия) работы ведут участками, предусматривая устройство рабочих швов в местах минимальных напряжений.

Качество бетонируемой конструкции в значительной степени зависит от благоприятных температурно-влажностных условий гидратации цемента и формирования структуры железобетона. Поэтому сразу после укладки и уплотнения бетонной смеси начинают уход за бетоном. В летний период бетонирования поверхность свежеуло-женной бетонной смеси предохраняют от высыхания, а в первые часы твердения - и от дождя. Для этого открытые горизонтальные поверхности конструкции покрывают слоем влажного песка, опилок или увлажненной тканью грубого переплетеция (мешковина). В жаркую погоду предохраняющее покрытие поддерживают во влажном состоянии до приобретения бетоном не менее 70% проектной прочности. Вертикальные поверхности бетонируемой конструкции после снятия опалубки увлажняют водой.

При бетонировании конструкций с большой поверхностью и протяженностью (аэродромные и дорожные бетонные покрытия) для сохранения влаги применяют различные пленкообразующие составы, отражающие лучи солнца. Уложенные бетонные смеси часто покрывают полимерными пленками (полиэтиленовые, поливинилх-лоридные и др.), которые хорошо сохраняют влагу и предотвращают образование температурно-усадочных деформаций. После достижения бетоном проектной прочности производят распалубку железобетонной конструкции и передачу на нее реально действующей (заданной) нагрузки.
